Силовой трансформатор ТНГ, ТНГФ мощностью от 25 до 2500 кВА
Распределительный трансформатор ТНГ – понижающий трансформатор с мощностью в трѐх фазах до 2500 кВА включительно, класса напряжения изоляции 10 кВ, с раздельными обмотками высокого и низкого напряжения, с напряжением распределительной сети до 1 кВ, питающей непосредственных потребителей электроэнергии, имеющий повышенные характеристики пожаробезопасности.
Трансформатор как преобразователь энергии полностью обратим. Первичной может быть любая обмотка, независимо от еѐ расположения, относительно стержня. Один и тот же трансформатор может быть как повышающим, так и понижающим.
Распределительные трансформаторы серии 14 класса напряжения 10 кВ выпускаются серийно: Основные номинальные напряжения обмоток ВН – 6.00; 6.30; 6.60; 10.00; 10.50; 11.00 кВ. Основное номинальное напряжение обмоток НН – 0.40 кВ

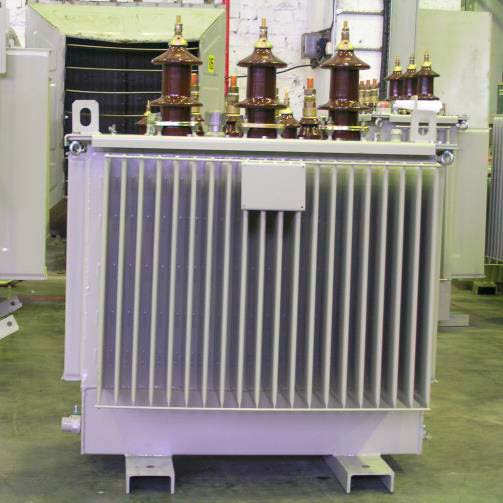

Основные конструктивные исполнения серийных трансформаторов по внешнему конструктивному строению: ТНГ – трансформатор герметичный без расширителя, увеличение объѐма охлаждающей огнестойкой диэлектри-ческой жидкости при нагреве воспринимается упругими гофрами.

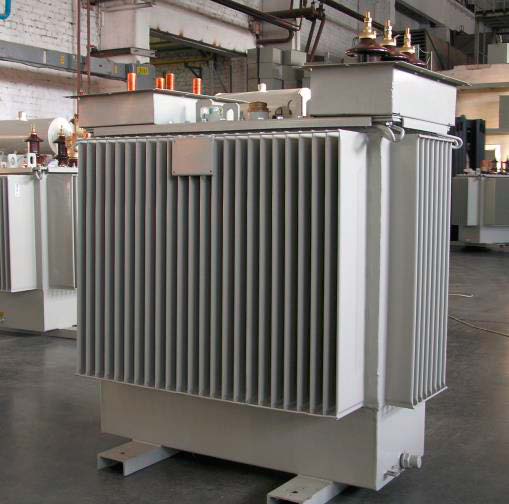

ТНГФ – трансформатор герметичный без расширителя, увеличение объѐма охлаждающей огнестойкой диэлектрической жидкости при нагреве воспринимается упругими гофрами выводы ВН и НН – боковые, располагаются в боковых фланцах.
Трансформатор как преобразователь энергии полностью обратим. Первичной может быть любая обмотка, независимо от еѐ расположения, относительно стержня. Один и тот же трансформатор может быть как повышающим, так и понижающим.
Распределительные трансформаторы серии 14 класса напряжения 10 кВ выпускаются серийно: Основные номинальные напряжения обмоток ВН – 6.00; 6.30; 6.60; 10.00; 10.50; 11.00 кВ. Основное номинальное напряжение обмоток НН – 0.40 кВ
Основные конструктивные исполнения серийных трансформаторов по внешнему конструктивному строению: ТНГ – трансформатор герметичный без расширителя, увеличение объѐма охлаждающей огнестойкой диэлектри-ческой жидкости при нагреве воспринимается упругими гофрами.
ТНГФ – трансформатор герметичный без расширителя, увеличение объѐма охлаждающей огнестойкой диэлектрической жидкости при нагреве воспринимается упругими гофрами выводы ВН и НН – боковые, располагаются в боковых фланцах.
Обозначение | Номинальная мощность, кВА | Сочетание напряжения, кВ | Схема и группа соединения обмоток | Потери холостого хода, Вт | Потери короткого замыкания Вт | Напряжение короткого замыкания, % | Ток холостого хода, % | |
ВН | НН | |||||||
ТНГ-25/10-14 | 25 | 6.0; 10.00 | 0.40 | Y/Yн-0; D/Yн-11 | 190 | 680 | 5.0 | 5.0 |
ТНГ-40/10-14 | 40 | 6.0; 10.00 | 0.40 | Y/Yн-0; D/Yн-11 | 260 | 1020 | 5.0 | 5.0 |
ТНГ-63/10-14 | 63 | 6.0; 10.00 | 0.40 | Y/Yн-0; D/Yн-11 | 340 | 1600 | 5.5 | 4.0 |
ТНГ-100/10-14 | 100 | 6.0; 10.00 | 0.40 | Y/Yн-0; D/Yн-11 | 400 | 2600 | 5.0 | 4.0 |
ТНГ-160/10-14 | 160 | 6.0; 10.00 | 0.40 | Y/Yн-0; D/Yн-11 | 560 | 3600 | 6.0 | 4.0 |
ТНГ(Ф)-250/10-14 | 250 | 6.0; 10.00 | 0.40 | Y/Yн-0; D/Yн-11 | 650 | 4100 | 4.5 | 3.5 |
ТНГ(Ф)-400/10-14 | 400 | 6.0; 10.00 | 0.40 | Y/Yн-0; D/Yн-11 | 830 | 6200 | 4.5 | 1.5 |
ТНГ(Ф)-630/10-14 | 630 | 6.0; 10.00 | 0.40 | Y/Yн-0; D/Yн-11 | 1050 | 8300 | 6.0 | 1.4 |
ТНГ(Ф)-1000/10-14 | 1000 | 6.0; 10.00 | 0.40 | Y/Yн-0; D/Yн-11 | 1600 | 11800 | 5.5 | 1.3 |
ТНГ(Ф)-1250/10-14 | 1250 | 6.0; 10.00 | 0.40 | Y/Yн-0; D/Yн-11 | 1800 | 17000 | 6.0 | 1.2 |
ТНГ(Ф)-1600/10-14 | 1600 | 6.0; 10.00 | 0.40 | Y/Yн-0; D/Yн-11 | 2200 | 18200 | 6.0 | 1.1 |
ТНГ(Ф)-2500/10-14 | 2500 | 6.0; 10.00 | 0.40 | Y/Yн-0; D/Yн-11 | 3600 | 28000 | 6.0 | 1.5 |
Климатическое исполнение | У | |||||||
Высота над уровнем моря | не более 1000 м | |||||||
Температура окружающего воздуха | от -45оС до +40оС |
